一、產品概述

電力系統中的6kV、10kV、35kV電網中一般都采用中性點不接地的運行方式。電網中主變壓器低壓側一般為三角形接法，沒有可以接地的中性點。隨著城市電網的不斷擴大及電纜出線的不斷增多，系統對地電容電流急劇增加，單相接地后流經故障點的電容電流較大（超過10A）。為了減小單相接地故障時的對地電容電流，需要在變壓器中性點裝設消弧線圈等補償裝置，因此需人為建立一個中性點，以便在中性點接入消弧線圈，減小接地短路斷路電流。

另外，發電機在運行中，發生單相接地是做常見的故障，故障點出現電弧接地時會進一步擴大定子繞組絕緣損害。發電機中性點經高電阻接地能有效抑制發電機接地故障電流，從而有效防止發電機定子繞組燒毀，降低電弧接地暫態過電壓。為此，我公司針對電機單相接地故障研發了電機中性點接地電阻柜，主要由單相接地變壓器與電阻器結合，可有效避免接地電流對發電機定子繞組和絕緣的損害。

二、產品特點

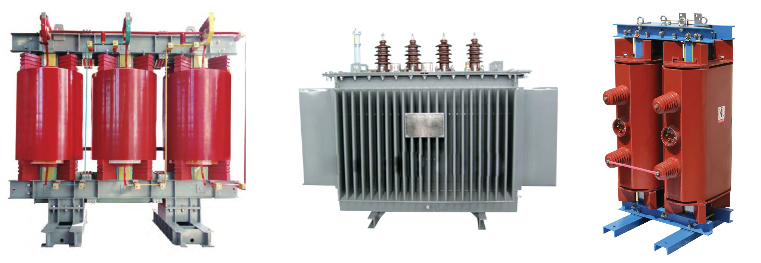

我公司生產專業6kV級、10kV級、20kV級、35kV級接地變壓器，有環氧澆注干式和油浸式接地變壓器，電機專用的單相接地變壓器。我公司工程師在接地變壓器設計方面有多年的經驗。

1.鐵芯

采用冷軋取向硅鋼片,45°全斜接縫,鐵軛用穿心螺桿夾緊,心柱用玻璃纖維帶綁扎。鐵芯表面噴涂硅樹脂膠,防潮、緊固并使噪聲降低。

2.繞組

內、外繞組均采用銅導線繞制,用分段圓筒式結構,增強層間絕緣，采用真空干燥工藝，成型后的繞組具有電氣性能好、機械強度高、局部放電量小等特點。

3.干式接地變壓器用環氧樹脂不填充真空澆注，相比非包封產品具有較強的防煙霧、水露能力。油浸式接地變壓器采用全密封結構，采用波紋片散熱取消儲油柜，油箱與箱沿用耐油膠條密封，避免變壓器油與空氣接觸，變壓器油不與空氣接觸，保障了產品絕緣性能和使用壽命。產品具有占地面積小，外形美觀，免維護特點。

4.保護裝置

油浸式接地變壓器裝有壓力釋放閥和瓦斯繼電器，并配有油位計，方便隨時查看變壓器油位。干式接地變壓器配有溫控裝置，并有遠傳功能，方便隨時巡查產品運行溫度。

三、執行標準

GB 1094.1-1996 電力變壓器第1部分 總則

GB 1094.2-1996 電力變壓器第2部分 溫升

GB 1094.3-2003 電力變壓器第3部分 絕緣水平絕緣試驗和外絕緣空氣間隙

GB 1094.5-2003 電力變壓器 第5部分 承受短路的能力

GB/T10229-1988 電抗器

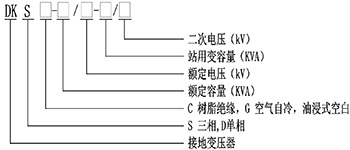

四、型號說明

五、使用環境條件

1.海拔高度不超過1000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品。

六、性能參數

額定電壓：6kV、10kV、20kV、35kV

額定頻率：50Hz

絕緣等級：A級或F級

絕緣水平：Li60AC25、Li75AC35、Li125AC55、Li200AC85
