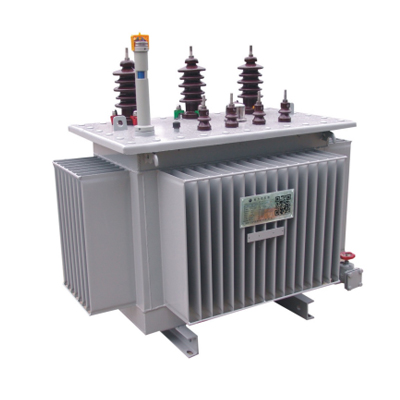

油浸式變壓器系列
1.產品簡介
10kV級S13(20、22)-M系列節能型油浸式配電變壓器，鐵心采用高導磁冷軋晶粒取向硅鋼片，45”全斜接縫疊裝而成。該系列產品性能優越，運行噪音小，結構緊湊，是新一代環保節能產品，適用于城鄉、工礦企業電網改造，更適用于緊湊型預裝式箱式變電站用變壓器。
2、執行標準:
2.1IEC60076-1 電力變壓器
2.2GB/T1094.1 電力變壓器
2.3GB/T6451油浸式電力變壓器技術參數和要求2.4JB/T10088 6kV~500kV級電力變壓器聲級
2.5GB20052-2020 電力變壓器能效限定值及能效等級

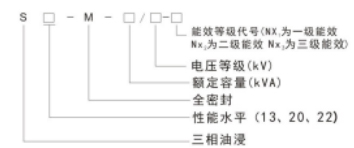

3、型號及含義
4、結構特點
鐵心:全部采用高導磁晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵心為多級階梯形，三接五接縫或七接縫，空損低、噪音小。
繞組:采用00縮醛漆包圓銅線，無氧銅桿拉制的扁銅線或銅箔繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度、散熱能力和抗突發短路能力。
油箱:采用鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器或波紋油箱，油箱在廠內進行密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆噴涂，既抗腐蝕又美觀大方。
